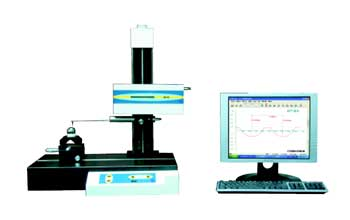

JB-5C粗糙度轮廓仪广泛应用于机械加工、汽车、轴承、机床、摸具、精密五金、光学加工等行业。仪器驱动箱提供了一个行程为100毫米长的高精度直线基准导轨，传感器沿导轨作直线运动，位移量通过精密光栅位移传感器进行数据采集。驱动箱可通过水平调节钮作±10度的水平调整，并可分别通过控制箱的操作键或软件界面进行水平和垂直方向的移动。仪器带有电脑及专用测量软件，在WINDOWS XP操作系统下的测量软件操作直观方便，功能丰富。
可测量各种精密机械零件的粗糙度和轮廓形状参数。用拟合法可评定半径、两圆中心距角度、距离等。从而可测量直线度、凸度、沟心距、倾斜度、垂直距离、水平距离、台阶等形状参数。 型号
Type | JB-5C | 粗糙度测量
For Roughness measurement | 测试参数
Evaluation Parameters | Ra,,Rz,RS,RSm,Rp,Rv,Rq,Rt,Rmax,D, Rmr曲线等 | 取样长度
Sampling length | L: 0.08, 0.25, 0.8, 2.5,8mm | 评定长度
Evaluation length | 1L-5L可任意长度 | 测量范围
Roughness range |
Ra 0.01-10μm
| 最小显示值
Resolution | 0.001um | | 范围与分辨率之比Resolution | 65,536:1 | 仪器示值误差
Indication error | ≤±5% | 测量工件最大高度
Max.specimen height | 300mm | 采样速度
Scanning speed | 0.5 mm/sec，1mm/sec | 移动速度
Scanning speed | 2 mm/sec | 轴向测量范围
Longitudinal rangey | 40 mm | 线性区
Linear range | 垂向Vertical 600 um | | 轴向测量范围 Longitudinal range | 100mm | 小孔测量范围
Measurable range
of bore | ≥ф5 mm | 可调工作台
Universal stage | 旋转角度Rotation ±10度
摆动范围 Declination ±10度
X-Y移动范围 Adjustment 15 mm | 轮廓测量
For Profile measurement | 测量范围
Measuring range | X：100mm Z：10mm | 传感器量程
Range selection | X：100mm Z：10mm | 范围与分辨率之比
Range-Resolution rate | 65,536:1 | 半径误差
Radius error | 0.1%-1.0% | 使用范围
Max specimen height | X：100mm Z: 370mm | 操作系统
Operation System | Win98/2000/XP | 电源
Power supply | AC220V±10% 50HZ | | 标准配件，附件 Standard parts&attachments | 粗糙度轮廓仪主机Main machine 支柱及大理石底部 Column & Base 控制器 Control box 驱动装置 Driving unit 传感器 Transducer 可调工作台 Universal adjustable stage V型台 Vstage 夹具Clamp 标准型触针Standard type probe 小孔型触针Special probe for small bore 轮廓触针 Profie probe 粗糙度样板Glass roughness sample 轮廓标准球Standard profilw ball 计算机打印机Computer & printer 说明书 Operating manual | 净重
Net weight | 110 Kg | 尺寸
Dimensions | 620mmX400mmX720mm |
|
