B.主要技术指标： 1、测量原理：垂直方向：触针法，电感传感器；
水平方向：光栅传感器；
2、测量范围：垂直20mm，水平100mm；
3、测量精度：垂直0.2%，水平0.004%；
4、垂直分辨力：0.06μm/4mm，0.3μm/20mm；
5、水平分辨力：1μm ；
6、测量参数：垂直距离、水平距离、两直线夹角、圆弧半径、
圆心-直线距离、圆心-圆心距离、直线度、圆度等形位公差参数；
7、图形放大倍率：最大10000倍无级连续放大；
8、驱动速度：0.1，0.2，0.3，0.4，0.5，0.8，1.0mm/s；
9、返回速度：1.5mm/s；
10、基准导轨的直线性：1μm；
11、立柱结构：快慢速机动升降系统，自动对准零位；
12、立柱垂直测量高度：260mm；
13、工作底台：460mm×620mm大理石平台；
14、传感器测杆长：230mm；
15、测针长度：22mm；
16、针尖角度：11°；
17、针尖半径：25μm；
18、测力：0.02-0.06N；
19、传感器滑行角度：上升角≤77°，下降角≤88°。

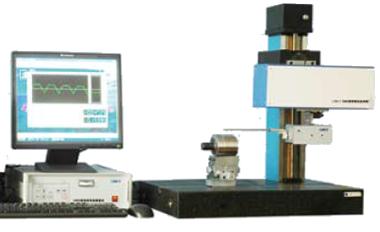

| C.仪器的组成： 1、基本配置：
●立柱
●驱动箱
●传感器
●电箱
●微机、打印机
●调斜工作台
2、可选附件（价格另议）
●万向工作台
●小平口钳
●微调工作台
●可根据用户要求设计专用测针
●轮廓仪专用底台 |
